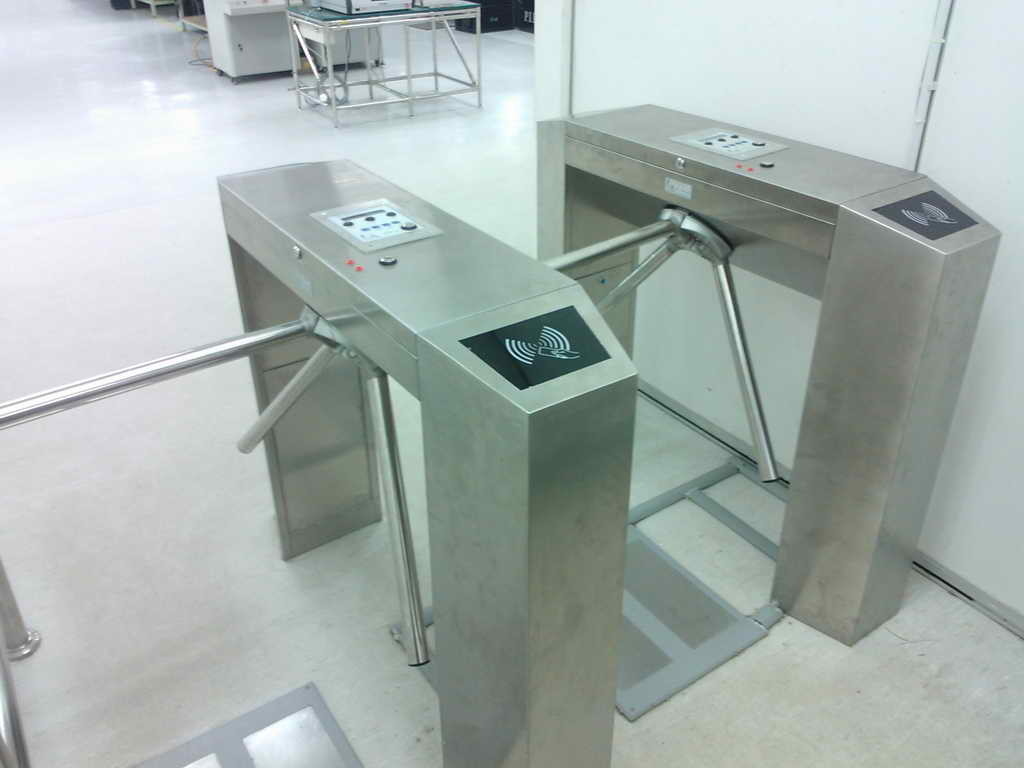

Control de acceso direccional AC220V 50HZ del torniquete del puente del ESD del BI peatonal de la puerta

I. Turniquillo de trípode


Descripción: el torniquete proporciona un trípode básico para controlar el acceso sin problemas y de manera efectiva mediante el funcionamiento básico, y también para prevenir la entrada y salida ilegales.Durable y puede resistir destrucción externa.
1. EstándarTurniquillo de trípode vertical
1.1 Especiación tecnológica:
Cuadro: Acero inoxidable de grado 304
Especificación: 420*330*980mm
Peso: 45 kg
Largo de los brazos: 510 mm
Válvulas de carga de la línea de carga
1.2Función:
1.2.1.Paseo simple/doble---controlado en una o ambas direcciones
1.2.2Una acción de bloqueo válida puede permitir un paso a la vez.
Normalmente abierto --- la máquina se desbloqueará cuando se reciba una señal válida
1.2.3.Se bloqueará automáticamente si el paso a través del torniquete no se completa dentro del tiempo preestablecido, el tiempo establecido se puede ajustar a través del cambio de parámetros.
1.2.4Indicación de rotación: NO.
1.3Configuración de emergencia:
El trípode caerá automáticamente por energía apagada o a mano para proporcionar un camino libre para escapar en caso de emergencia
1.4Interfaz: un puerto estándar RS485 o señal de interruptor.
1.5Puede elegir añadir el panel de control con cuenta y función digital LED.
Modo del trípode: Presione el trípode con la mano y regrese al lugar de origen.
1.6- Semáforo:
Un símbolo de la Cruz Roja se iluminará para indicar que la unidad no está disponible para pasar, y una flecha verde indica la dirección de paso permitido
1.7Velocidad de tránsito: 20-30 personas por minuto.
1.8Entorno de trabajo:
En interiores y exteriores
Temperatura: -40 grados bajo a 70 grados
1.9Aplicaciones:
Estación/exposición/aeropuerto/metro/gobierno/mercado, etc.

2Es automático.Turniquillo de trípode vertical
2.1 Especiación tecnológica:
Cuadro: Acero inoxidable de grado 304
Especificación: 420*330*980mm
Peso: 45 kg
Largo de los brazos: 510 mm
Válvulas de carga de la línea de carga
2.2Función:
2.2.1.Paseo simple/doble---controlado en una o ambas direcciones
2.2.2Una acción de bloqueo válida puede permitir un paso a la vez.
Normalmente abierto --- la máquina se desbloqueará cuando se reciba una señal válida
2.2.3.Se bloqueará automáticamente si el paso a través del torniquete no se completa dentro del tiempo preestablecido, el tiempo establecido se puede ajustar a través del cambio de parámetros.
2.2.4 Indicación de rotación: puede girar en ángulo de 15 grados para indicar el paso.
2.3Configuración de emergencia:
El trípode caerá automáticamente por energía apagada o a mano para proporcionar un camino libre para escapar en caso de emergencia
2.4Interfaz: un puerto estándar RS485 o señal de interruptor.
2.5Puede elegir añadir el panel de control con cuenta y función digital LED.
Modo del trípode: automático
2.6- Semáforo:
Un símbolo de la Cruz Roja se iluminará para indicar que la unidad no está disponible para pasar, y una flecha verde indica la dirección de paso permitido
2.7Velocidad de tránsito: 20-30 personas por minuto.
2.8Entorno de trabajo:
En interiores y exteriores
Temperatura: -40 grados bajo a 70 grados
2.9Aplicaciones:
Estación/exposición/aeropuerto/metro/gobierno/mercado, etc.

II. Las condiciones de trabajoiDS-610 ESD Probador de correas de muñeca y zapatos

• Capaz de ensayar/verificar desde 500 kOhm hasta 1000 MOhm
• Precisión/tolerancia ±10%
• Prueba simultánea de la correa de muñeca, el pie izquierdo y el pie derecho
• Tensión de ensayo 12V
• Revestimiento: carcasa de acero inoxidable
• Punto de prueba ~ Botón de acero resistente a los vandales
• Pantallas aisladas/a prueba de agua (fornecidas con el sistema)

• Adaptador 15VDC (Supplied) Entrada 220 ~ 250Vac, 60Hz
• Otras características del probador ESD:
  * Panel LCD de 2x20 para facilitar la verificación/calibración
  * Método de verificación/calibración digital
  * Se puede actualizar para el registro de datos y otros usos de control

III. Lector de identificación o IC

1Especificación:

Carnet de identidad

Frecuencia:13.56KHz
DIM:Largo 85,6 mm × Ancho 53,98 mm × espesor 1,8 mm
Material:Cerro duro = ABS;Folga de cubierta = PVC
Color: blanco, negro, gris, azul, amarillo

Requisitos de potencia: 5-16VDC a 100mA, se recomienda un regulador lineal

Interfaz: Weigand

Rango del lector: 5 a 10 cm

Temperatura de funcionamiento: -30 oC a +60 oC

Humedad de funcionamiento: 5%-95% humedad relativa no condensante

Indicación de audio/visual: salida de señal verde y roja y de ruido.

Tiempo de respuesta: Menos de 0,2 segundos

longitud del cable: 250 mm

Peso: 60 g

2. El cableado:

Rojo: potencia 5-16V

Negro: tierra de energía

Verde: salida de Wiegand D0

Blanco: salida de Wiegand D1

Marrón: control LED verde

Azul: control de la ráfaga.

Amarillo: espera
