DESCRIPCIÓN GENERAL DEL PRODUCTO

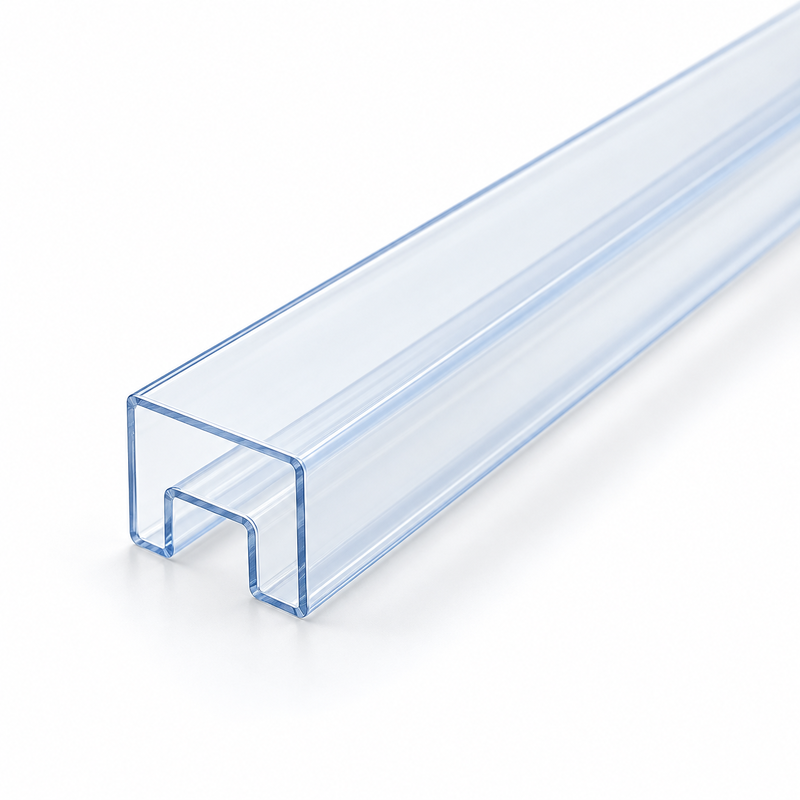

Este tubo de embalaje para circuitos integrados de PVC transparente está diseñado para el almacenamiento y manejo organizado de circuitos integrados y componentes electrónicos compatibles. En lugar de empaquetar los componentes de forma suelta, el tubo proporciona una vía definida en la que las piezas pueden organizarse en fila. El cuerpo transparente permite la verificación visual del contenido y la orientación durante la recepción, la preparación del inventario y el manejo en producción. La compatibilidad depende del paquete del componente seleccionado y de la geometría del tubo aprobada.
DISEÑO DE PERFIL ESPECÍFICO PARA COMPONENTES
La sección transversal debe seleccionarse en función del cuerpo del componente, el envolvente de los pines y la dirección de carga prevista. Para un encapsulado DIP, la geometría de soporte interno y las holguras laterales deben considerarse conjuntamente para que el componente pueda insertarse y extraerse sin interferencias. La configuración de referencia muestra un perfil de soporte central elevado con holgura a ambos lados. Esta es una configuración ilustrativa, no un ajuste universal para todos los encapsulados DIP o recuentos de pines.
MATERIAL Y ESPESOR DE PARED
La serie de productos histórica enumera PVC y PS como alternativas de material y una referencia de espesor de pared de 1-5 mm. Esta lista se centra en la opción de PVC.
PERSONALIZACIÓN Y PEDIDO
Para una cotización, proporcione el dibujo o muestra del componente, las dimensiones máximas del cuerpo y los pines, la cantidad requerida por tubo, la longitud de corte preferida y la cantidad del pedido. Especifique cualquier requisito de carga automatizada y la disposición de tapones deseada. La aprobación de la muestra debe cubrir el ajuste dimensional, la inserción y extracción del componente, la retención del cierre y las pruebas eléctricas aplicables. La cantidad de embalaje, la protección de la caja y los acuerdos de entrega actuales deben confirmarse antes de realizar un pedido de producción.
CARACTERÍSTICAS PRINCIPALES:
- Cuerpo transparente para la identificación visual de los componentes empaquetados
- Selección de soporte interno y holgura de pines específica para el componente
- Longitud del tubo y dimensiones del perfil personalizadas
- Tapones de extremo a juego opcionales para la retención del componente
- Calificación dimensional y eléctrica basada en muestras
