DESCRIPCIÓN GENERAL DEL PRODUCTO

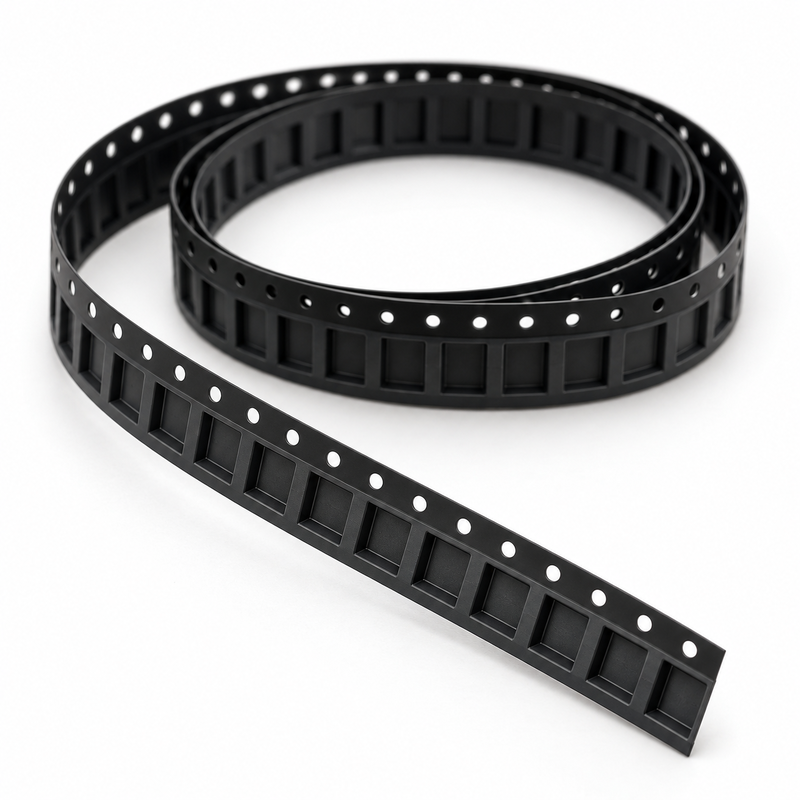

La cinta portadora negra en relieve proporciona cavidades individuales formadas para componentes electrónicos que se empaquetan para su almacenamiento, transporte y alimentación a equipos de ensamblaje compatibles. Cada cavidad se selecciona en torno a un tipo de componente para que las piezas puedan presentarse en una orientación constante. La versión negra de PS es el foco de este listado; la serie de productos histórica también enumera PC como material alternativo.SELECCIÓN DE ANCHO Y CAVIDAD
ancho de cinta de 8, 12, 16, 24, 32, 44, 56, 72 y 88 mm. Este rango describe una familia de configuraciones, no una cinta que se adapte a todos los componentes.
El espacio útil de la cavidad, la profundidad de la cavidad, el paso y las características de soporte deben seleccionarse del dibujo del componente, incluidas las dimensiones del cuerpo, el envolvente de los terminales o cables y los requisitos de recogida. Los tipos de componentes separados pueden requerir herramientas de cavidad separadas, incluso cuando utilizan el mismo ancho de cinta.ALIMENTACIÓN Y BOBINADO
Los agujeros de piñón proporcionan una interfaz de indexación para equipos de alimentación compatibles.
La geometría del agujero, el paso de la cavidad y su relación deben revisarse con el alimentador previsto en lugar de inferirse solo por el ancho. El diámetro del carrete, el tamaño del buje, la longitud de la cinta por carrete, la dirección del bobinado y cualquier requisito de líder o remolque deben incluirse en la especificación del pedido.RENDIMIENTO ELÉCTRICO
"10E5 o NO"
COTIZACIÓN Y APROBACIÓN DE MUESTRA
Proporcione un dibujo o muestra del componente, preferencia de ancho de cinta, orientación de cavidad requerida, detalles del equipo y cantidad del pedido.
Cuando se requiera una nueva cavidad, la viabilidad de la herramienta y la aprobación de la muestra deben preceder a la producción. Confirme el ajuste de la cavidad, el rendimiento de la alimentación, la disposición del bobinado y el comportamiento de la cinta de cobertura antes del suministro en volumen.
