Resumen del producto
La cinta portadora en relieve transparente proporciona bolsillos individuales para componentes electrónicos, manteniendo el contenido visible a través del material portador.Puede considerarse para flujos de trabajo de embalaje en los que los operadores necesitan verificar la ocupación de los bolsillos y la orientación de los componentes.La serie histórica de productos incluye apariencias claras y negras con opciones de materiales PS, PC y PET.
VISIBILIDAD y inspección

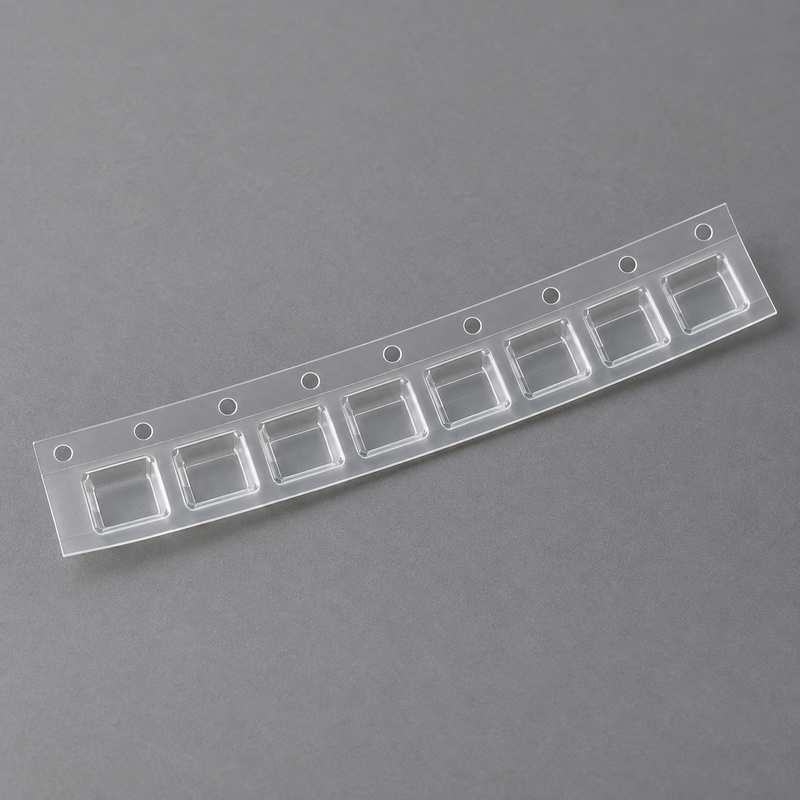

El material transparente puede soportar controles visuales durante el embalaje y la preparación del montaje, pero la visibilidad depende de la geometría del bolsillo, el acabado del material, la iluminación y cualquier cinta de cobertura utilizada.La compatibilidad con un sistema de inspección automatizado debe evaluarse utilizando muestras representativas del equipo del cliente.La cinta vacía que se muestra en la ilustración es un ejemplo de configuración y no un dibujo de producción aprobado.
Diseño del bolsillo específico del componente
Cada bolsillo se selecciona en torno al cuerpo del componente, la envoltura del terminal, la altura y la orientación prevista.Una distancia libre adecuada debe permitir la carga y extracción, limitando al mismo tiempo los movimientos no deseados en las condiciones de manipulación acordadas.Proporcionar el dibujo completo del componente y los requisitos de recogida al solicitar un nuevo diseño de bolsillo.
Alimentación y disposición del carrete
El ancho de la cinta, el ancho de los bolsillos y la configuración del orificio de la rueda dentada deben considerarse junto con el alimentador previsto.La especificación de la fuente describe el tamaño como personalizable;El diámetro del carrete, la configuración del eje, la longitud por carrete, la dirección del enrollamiento y cualquier requisito para el conductor o el remolque deben acordarse antes de la producción.La ilustración muestra una disposición de cinta estrecha, no una regla de diseño de agujeros para cada ancho personalizado.
Selección de la cinta de portada
Se podrá especificar una cinta adhesiva adecuada para retener los componentes durante el almacenamiento y el transporte.Seleccionar su ancho y método de sellado para el diseño y el grado de material del portador aprobado.El sellado y pelado de ensayo deben utilizar la combinación real de portador y cubierta en las condiciones de funcionamiento previstas.Confirme si el pedido incluye sólo cinta de transporte vacía o accesorios de embalaje adicionales.
PEDIDO Y APROBACIÓN de la muestra
Para obtener una cotización, proporcione un dibujo o una muestra del componente, la orientación de carga preferida, los detalles del alimentador, la cantidad de pedido y cualquier requisito eléctrico.La homologación de la muestra debe comprobar la compatibilidad de los asientos, el espacio libre, la eliminación del componente, la alimentación y la cinta de cubierta, cuando proceda.Confirme el dibujo de producción, el embalaje y las condiciones comerciales vigentes antes de realizar un pedido en volumen.No se incluyen los componentes que figuran en otros materiales de aplicación, salvo acuerdo expreso.
